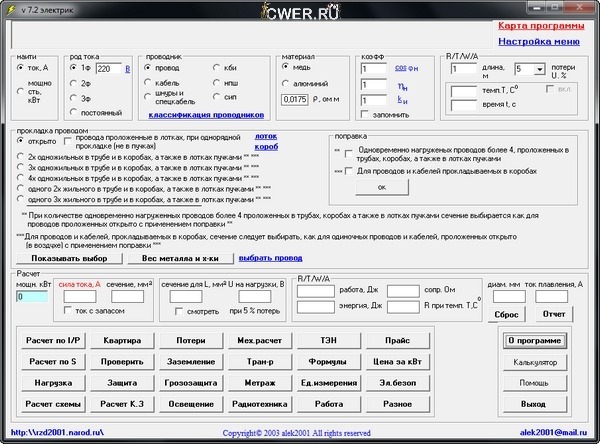

Электрик 7.2

Электрик

Представлена новая версия программы "Электрик" - программы для электриков и проектировщиков. Предназначена помочь электрификаторам всех уровней в быту.

Электрик

Программа позволяет:

  • рассчитать мощность по 1ф/3ф току;
  • рассчитать ток по 1ф/3ф мощности;
  • по заданному сечению и условиям прокладки определить ток и мощность;
  • рассчитать потери напряжения;
  • рассчитать токи короткого замыкания
  • определить диаметр провода, кабеля, шнура и спецкабеля;
  • определить сечение провода, кабеля, шнура и спецкабеля.

Электрик

Проверить выбранное сечение на:

  • нагрев;
  • экономическую плотность тока;
  • потери напряжения;
  • корону;
  • выбрать сечение провода, кабеля, шнура и спецкабеля при определенной прокладке и потерю напряжения для проводников до 1000 В при определенной длине;
  • определить ток плавки материала проводника;
  • определить сопротивление;
  • определить нагрев;
  • определить энергию электрической цепи;
  • определить количество теплоты, выделяющейся в цепи (работа);
  • рассчитать заземление, как одиночного так и контура;
  • рассчитать промерзания грунта для работ по заземлению и прокладке кабелей;
  • выбрать автоматы защиты;
  • произвести расчет работ и выбор оборудования связанных с электрификацией;
  • вычислить цену за n количество дней m количество Квт;
  • по присоединенной мощности;
  • по счетчику 220/380 В (с сохранением значений счетчика);
  • светотехнический расчет;
  • программа имеет встроенный прайс на электрооборудование;
  • имеется возможность редактирования прайса;
  • основы электробезопасности;
  • примечание: документы и таблицы;
  • подробная контекстная помощь;
  • работа с прайсами формата Excel специальной программой CU_prs;
  • и многое другое...

ОС: Windows XP, Vista, 7 (32-bit / 64-bit).

Изменения в версии 7.2:

Добавлено в "Нагрузка"
  • Расчет термически допустимых токов к.з с учетом неадиабатического нагрева и экранов (ГОСТ Р МЭК 60949-2009)
  • Расчет номинальной токовой нагрузки:
    • Уравнения для расчета номинальной токовой нагрузки (100 %-ный коэффициент нагрузки) и расчет потерь (ГОСТ Р МЭК 60287-1-1-2009).
    • Коэффициенты потерь, обусловленных вихревыми токами в оболочке, для двух цепей, расположенных в одной плоскости (ГОСТ Р МЭК60287-1-2-2009)
    • Расчет теплового сопротивления (ГОСТ Р МЭК 60287-2-1-2009)
    • Метод расчета коэффициентов снижения максимально допустимой токовой нагрузки для групп кабелей, проложенных на воздухе и защищенных от прямого солнечного излучения (ГОСТ Р МЭК 60287-2-2-2009) (Для автоматизации расчета коэффициентов H, N, J нужна помощь для ввода таблиц в любом тестовом редакторе в код-пример воода обеспечу, а пока выбор в ручную).
  • Исправлены замечания для расчета "Сечение для длины" для 5 ж кабелей.



Скачать программу "Электрик" 7.2 (13,75 МБ):
